GIICL型鼓行齿式联轴器|GIICL型鼓行齿式联轴器标准-沧州市海鹏机械制造有限公司

GIICL型鼓行齿式联轴器标准及尺寸

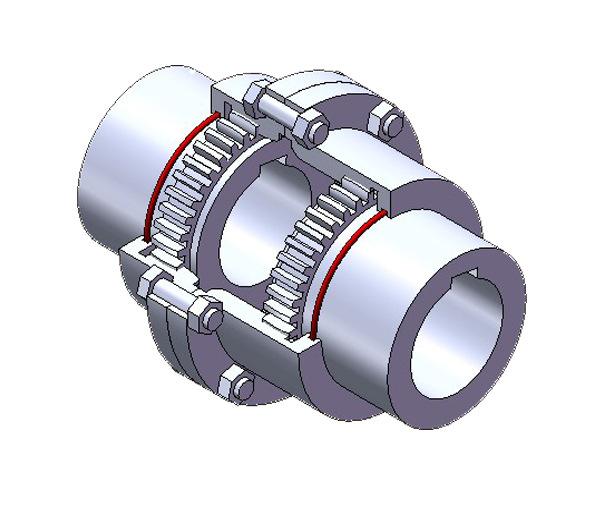

沧州海鹏机械厂家近期新研发的一种鼓形齿式联轴器的新型号 — GIICL型鼓行齿式联轴器 ，该联轴器传动件可以适用于连接水平两同轴线传动轴系，具有相应角向补偿两轴相对偏移性能的鼓形齿式联轴器。它的工作环境温度－２０～８０℃,传动公称转矩为０．４～４５００ＫＮ．ｍ。

GIICL型鼓行齿式联轴器的特点（与直齿式联轴器相比有以下特点）：
1、承载能力强。在相同的内齿套外径和联轴器外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,
3、鼓形齿面使内、外齿的接触条件得到_，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时_了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆_方便。
5、传动效率高达99.7%。
6、海鹏机械厂家制作的GIICL型鼓行齿式联轴器如果和直齿式联轴器进行相比,它的外形尺寸小,而且承载能力大,还可以在高速运转时工作可靠。它的应用范围：适用于冶炼轧钢重型机械汽轮机石油化工业船舶等各行业。

GIICL型鼓行齿式联轴器型号参数：
GIICL型鼓行齿式联轴器的特点（与直齿式联轴器相比有以下特点）：
1、承载能力强。在相同的内齿套外径和联轴器外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,
3、鼓形齿面使内、外齿的接触条件得到_，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时_了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆_方便。
5、传动效率高达99.7%。
6、海鹏机械厂家制作的GIICL型鼓行齿式联轴器如果和直齿式联轴器进行相比,它的外形尺寸小,而且承载能力大,还可以在高速运转时工作可靠。它的应用范围：适用于冶炼轧钢重型机械汽轮机石油化工业船舶等各行业。

GIICL型鼓行齿式联轴器型号参数：
型号
公称转距
Tn
N·m 许用转速[n]
r/min 轴孔直径
轴孔长度
D H A C 转动惯量
kg.㎡润滑脂用量
mL 质量
Kg
Y,J1
d1,d2 L
GIICL1 355 4000 14-35 38-82 103 2.0 36 8 0.0035-0.00375 51 3.1
GIICL2 630 4000 16-45 38-112 115 2.0 42 8 0.00550-0.00675 70 3.5
GIICL3 1000 4000 22-56 38-112 127 2.0 44 8 0.010-0.0113 68 7.0
GIICL4 1600 4000 38-65 60-142 149 2.0 49 8 0.02-0.0245 87 12.2
GIICL5 2800 4000 40-75 84-142 167 2.5 55 10 0.0378-0.0433 125 18.0
GIICL6 4500 4000 45-90 84-172 187 2.5 56 10 0.0663-0.0843 148 26.5
GIICL7 6300 3750 50-105 84-212 204 3.5 60 10 0.103-0.151 175 39.2
GIICL8 9000 3300 55-115 84-212 230 3.0 67 12 0.167-0.241 268 49.7
GIICL9 14000 3000 60-135 107-252 256 3.0 69 12 0.316-0.470 310 79.6
GIICL10 20000 2650 65-150 107-252 287 3.5 78 14 0.511-0.745 472 101
GIICL11 31500 2350 70-175 107-302 325 3.5 81 14 1.096-1.588 550 161
GIICL12 45000 2100 75-200 107-352 362 4.0 89 16 1.623-3.055 695 213
GIICL13 63000 1850 150-225 202-352 412 4.5 98 18 3.925-4.918 1019 315
GIICL14 100000 1650 170-250 242-410 462 5.5 172 22 8.025-9.725 3900 476
GIICL15 160000 1500 190-285 282-470 512 5.5 182 22 14.300-17.45 3700 696
GIICL16 224000 1300 220-320 282-470 580 7.0 209 28 23.925-29.1 4500 913
GIICL17 315000 1200 250-365 330-550 644 7.0 198 28 43.095-53.725 4900 1322
GIICL18 450000 1050 280-400 380-650 726 8.0 222 28 78.525-99.500 7000 1948
GIICL19 630000 950 300-470 380-650 818 8.0 232 32 136.750-175.5 8900 3026
GIICL20 900000 800 360-540 450-800 928 10.5 247 32 261.75-360.75 11000 3984
GIICL21 1250000 750 400-600 540-800 1022 11.5 255 40 468.75-561.50 13000 4977
GIICL22 1600000 650 450-680 540-800 1134 13.0 262 40 753.750-904.750 16000 7738
GIICL23 2240000 600 500-770 680-800 1282 14.5 299 50 1517-1725 28000 10783
GIICL24 3150000 550 560-880 680-900 1428 16.5 317 50 2486-3131.75 33000 15015
GIICL25 4000000 460 670-1040 900-1000 1644 19.0 325 50 5174.25-7198.25 43000 24080
